如何安装Fluke福禄克F810测振仪传感器


测试仪的诊断很大程度上取决于测试仪从受测试机器收到的振动信号的质量。将传感器安装到F810测振仪机器上所使用的方法直接影响信号的质量、准确度和范围。


总之永久固定件(例如螺栓或粘合装置)有助于获得最佳的结果。这些固定件对于以下机器是最好的:

•高速和高频运转的机器

•驱动装置以大于6000RPM速度运转的机器(例如:真空泵)

•所包含变速器(变速箱)会引起输出轴速度大于5倍输入轴速度的机器

•包括集成变速器的机器(例如:离心压缩机)


如果随着时间变化而追踪机器状况的话永久固定件有助于获得一致性更好的数据。

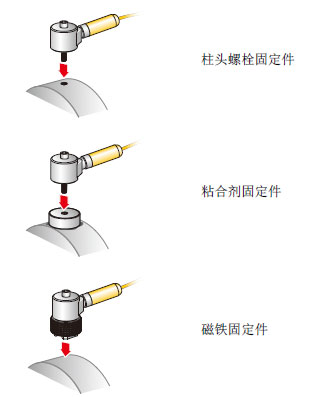

永久固定件的优点和缺点如下:

柱头螺栓固定

柱头螺栓固定是典型的永久安装应用。在机器外壳的平坦部分钻一个螺纹孔,传感器的柱头螺栓旋入螺纹孔中。

优点:最高的频率响应,MGA6烟气分析仪随着时间变化获得重复性很好的数据。最佳的诊断质量。

缺点:因为需要花时间将传感器旋到机器上及从机器上旋下来所以对于“绕走”故障检修不太实用在希望的测量位置常常难以钻螺纹孔。


粘合式安装垫

通常用于永久安装应用。将一个粘合薄层粘合到安装垫的底部并放在机器外壳的平底框架上。传感器的柱头螺栓旋入安装垫的孔中。

优点:无需钻螺纹孔即可达到接近柱头螺栓固定件安装的高频率响应随着时间变化获得重复性很好的数据。在柱头螺栓装置旁,诊断质量最高。

缺点:因为需要花时间将传感器旋到安装垫上及从安装垫上旋下来所以对于“绕走”故障检修不太实用。


临时安装件的优点和缺点如下:

磁铁安装

磁性装置使用2极磁(用于圆形表面)或固定到传感器的平磁。如果您每次都在确实相同的位置进行测量则随着时间变化可以收集到重复性的数据。磁铁固定件通常比较方便可以较快地进行测量但是牺牲了部分准确性。

优点:是用于“绕走”故障检修的最快最方便的方法。

缺点:诊断质量低于螺栓或粘合装置。
