水泵振动测量如何操作
一、水泵振动测量仪器
水泵的振动测量应当正确选用振动烈度测量仪器来指示和记录被测泵的振动。振动测量前应当根据环境条件、频率范围、速度范围选择合适测量范围的振动侧脸仪器并且确保在整个测量范围内仪器的响应和精度。
同时所有振动烈度测量仪器必须经过计量检定机构的检定认可每隔一定的计量检测周期对整个测量系统进行校准保证其测试精度。测量使用前根据操作要求合理正确的安装测量仪器保证不会由于安装等不确定因素影响对泵振动特性的测量。
二、泵的安装与固定
被试水泵的固定对所测得的振动值有很大的影响。对于泵不应在软安装或固定在软安装底板上测振动应安装在固定的结构基础上测量。在这种情况下必须注意只有基础(包括安装用导轨、土壤或混凝土)具有类似的动力学特性才能对同类泵的振动烈度作正确地比较。如果这些条件不满足只能对某种特定情况测定其振动烈度此时应注明基础和固定方法作为比较振动烈度时的参考。
泵在进行性能试验时，要同时进行振动测量和评价此时对泵的基础固定要严格要求。泵在试验时临时安装当安装质量不如它在工作现场时允许以在工作现场测得的振动烈度为准。
三、泵的运行工况
在测量离心泵、混流泵、轴流泵等叶片泵的振动时应在规定转速(允许偏差±5%)以及允许用到的小流量、规定流量、大流量三个工况点上进行测量。对于降低转速试验的振动测量不能作为评价的依据。
对于齿轮泵、滑片泵、螺杆泵等容积泵(往复泵除外)应在规定转速(允许偏差±5%)、规定工作压力条件下进行测量。
对液力耦合器应分别在负载、空载以及在调速范围内均匀地取10个转速点进行测量。这十个点通常是最大转速的100%、90%、……、10%(由于空载调速范围限制能够测到的转速点允许不足10个。在负载试验时对应最高转速时应达到额定负载)。
四、测点与测量方向
被试水泵至少存在一处或几处关键部位为了了解泵的振动我们把这些部位选为测点这些测点应选在振动能量向弹性基础或系统其他部位进行传递的地方泵通常选在轴承座、底座和出口法兰处(如图1所示：水泵振动测试测点示意图)。把轴承座处和靠近轴承处的测点称为主要测点；把底座和出口法兰处的测点称为辅助测点，每个测点都要在三个互相垂直的方向进行振动测量。

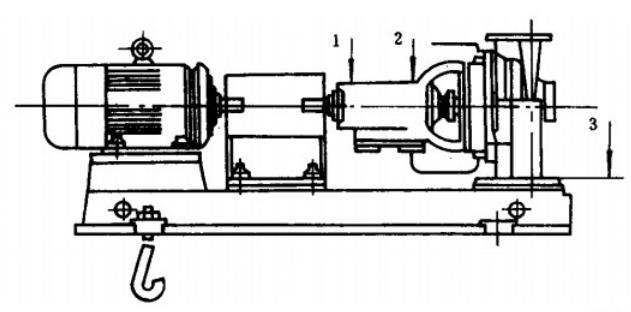

图示1：水泵振动测试测点示意图(1、2、3测点)
五、泵的振动烈度
泵的振动烈度主要是比较主要测点在三个方向(水平X、垂直Y、轴向Z)、三个工况(允许用到的小流量、规定流量、大流量)上测得的振动速度有效值其中最大的一个定为泵的振动烈度。辅助测点的振动值不能作为评价的依据辅助测点的振动大于或接近主要测点的振动值时，一体式测振仪只能说明泵的固定或装配有问题应当重新检查设备并且进行测试。
